1
2
3
4
5
TECHNICAL CHARACTERISTICS
MATERIAL
INSULATOR MATERIAL: LCP
FLAMMABILITY RATING UL94-V0
COLOUR: BLACK
CONTACT MATERIAL: PHOSPHORE BRONZE
CONTACT TYPE: STAMPED
CONTACT PLATING: SELECTIVE GOLD
SHIELDING: BRASS TIN PLATED
QUALITY CLASS: 3 AS PER CECC 75 301-802
ENVIRONMENTAL
OPERATING TEMPERATURE: –25 °C UP TO 85 °C
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING: 0.5 A
WORKING VOLTAGE: 40 V
INSULATION RESISTANCE: >100 mOHM
DIELECTRIC WITHSTANDING VOLTAGE: 500 VAC/MN
CONTACT RESISTANCE: 30 mOHM MAX
A
B
STANDARD
CERTIFIED: E323964 / MODEL NUMBER 685119136923
SOLDERING
REFLOW PROCESS ONLY
PACKAGING
TAPE & REEL
C
RoHS Compliant
G
PROJECTION:
GENERAL TOLERANCE
F
E
D
14-JUN-10
PACKAGING
JP
.X = +/- 0.2
.XX = +/- 0.15
C
B
A
19-NOV-09
05-DEC-07
20-NOV-07
STANDARD
MODIFICATIONS
PDF
JP
EC
EC
APPROVAL: RJ
UNIT: MM
SCALE:
SHEET: 1/2

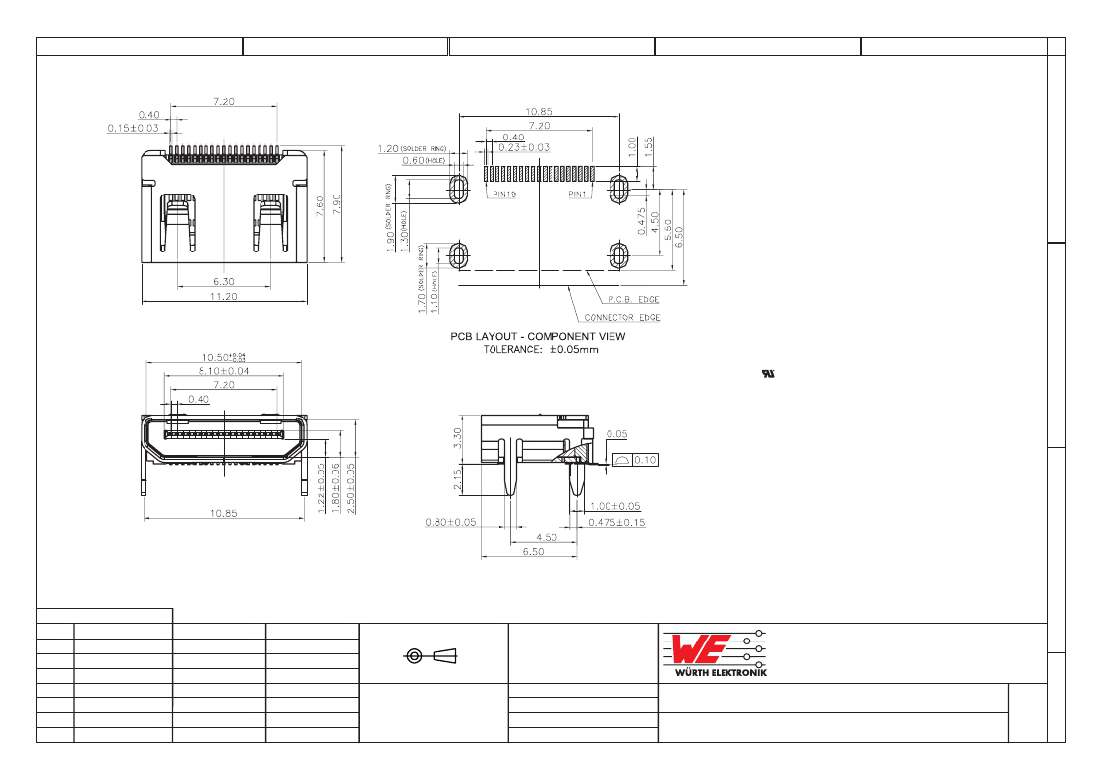

DESCRIPTION: ANGLED SMT MINI HDMI
WERI PART NO: 685 119 136 923
SIZE
A4
D
REV
DATE
FILE
BY
DRAW:
